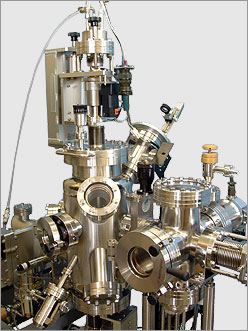

PLAD-221-Y PLDシステム

PLAD-221-Y PLDシステム

PLAD-221-Y PLDシステムはNd:YAGレーザを用いたPLDです。

独自の回転式SiC基板加熱により、基板面上で850度以上の加熱が行えます。

ターゲットは20mm径を４個有し、自転および公転により、ターゲット上の照射が均一になる様に補正されます。

主な仕様
TMP排気系
200L/s（メイン）、50L/s（LL）
基板サイズ
最大2inch （50.8mm）径
基板温度（基板上）
850℃
到達真空度
5×10-6pa　以下
ロードロックチャンバー
基板2枚、ターゲット2個最大収納
ターゲット
1inch径×6個　もしくは　2inch×4個
導入光学系
ステアリングミラー、集光レンズ、安全光学カバー
レーザ発振警告表示灯
オプション例
  • ・短冊式基板成膜機構
  • ・PM114 導入パワー測定用レーザ導入機構
  • ・RHEED 電子銃
  • ・RHD-SC114 スクリーンシャッター
  • ・RHEED 画像解析
  • ・プルーム発光モニター
  • ・ビームプロファイラー
