PLAD-371PEB　PLD/EB複合システム

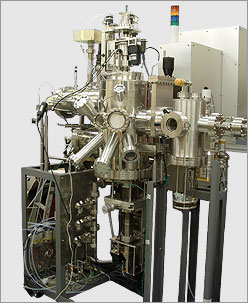

PLAD-371PEB　PLD/EB複合システム

PLAD-371PEB　PLD/EB複合システムはエキシマレーザとの制御により自動成膜（レーザショット数、レーザスキャニング、ターゲット切替等々）を簡易に行えます。

ターゲットは20mm径を4個有し、自転およびプログラム式公転により、ターゲット上の照射が均一になる様に補正されます。

独自の回転式SiC基板加熱により、大型基板面上で850度以上の加熱が行えます。

更にUHV対応E型電子銃を備え、異なった手法が同一の成膜チャンバー内で使用できます。

主な仕様
TMP排気系
1100L/s（メイン）、200L/s（LL）
基板サイズ
最大3inch （76.2mm）径
基板温度（基板上）
850℃
到達真空度
5×10-7pa　以下
ロードロックチャンバー
基板2枚、ターゲット2個最大収納
ターゲット
1inch径×6個　もしくは　2inch×4個
導入光学系
エキシマレーザ用ステアリングミラー、集光レンズ
安全光学カバー、安全インターロック
レーザ発振警告表示灯
オプション例
  • ・RHEED 電子銃
  • ・RHD-SC114 スクリーンシャッター
  • ・RHEED 画像解析
  • ・質量分析計
備考
  • ・自動製膜プログラム
